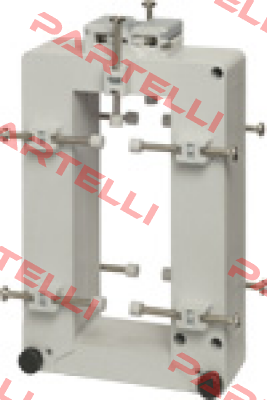

| Marca | Carlo Gavazzi |
| Prodotto | CTD9S7005AXXX |
| Descrizione | Trasformatore di corrente AC Split-Core |
| Codice interno | PRT242008 |
| Peso | 1 |
| Specifiche tecniche | Trasformatore di corrente AC Split-Core Tipo CTD-9S (max 35x125 mm) • Trasformatore di corrente split core tipo bus-bar • Precisione di classe 1 • Correnti da 400 A a 3200 A • Fino a 10 viti di fissaggio isolate Bus-bar • Terminali a doppia vite (connessioni fino a 8 fili) • Coperchi dei blocchi terminali sigillabili • Viti a filettatura doppia sigillabili Descrizione del prodotto Chiave d'ordinazione CTD-9S 2000 5AXXX Trasformatore di corrente split-core con sistema di montaggio a barra bus. Correnti primarie nominali da Da 400 A a 3200 A. Modello Corrente primaria Corrente secondaria Opzione Selezione del tipo Corrente primaria Da 400 A a 3200 A (fare riferimento alla tabella degli intervalli) Corrente secondaria 1A (su richiesta) 5A Opzione XXX: nessuno XTX: tropicalizzazione (su richiesta) Specifiche di ingresso Frequenza operativa da 48 a 62 Hz Tensione massima del sistema0,72 kV Livello di isolamento nominale 3 kV/1 min. @ 50 Hz Classe di isolamento E (max 75°C) Valutazione attuale a breve termine Con una frequenza tipica di 100 pollici/1 s Idyn 2.5 Ith La temperatura a breve termine la corrente Ith è comunque limitata dalle dimensioni della barra cavo/bus-bar La corrente nominale estesa si riferisce alla tabella degli intervalli Fattore di sicurezza (FS) ≤ 5 (Classe: 1 e 3) Specifiche generali Norme secondo EN60044-1 Custodia in ABS, autoestinguente: UL 94 V-0 Montaggio: montaggio su barra bus Accessori standard: due viti per morsettiera. Dieci viti di fissaggio cavo/bus-barra. Dieci tappi in plastica per viti di fissaggio cavi/bus-barra. Due coperchi per morsettiere sigillabili. Caratteristiche speciali1 A, corrente secondaria, tropicalizzazione Temperatura di esercizio da -25 °C a: fare riferimento alla tabella degli intervalli (da -13° F a: fare riferimento alla tabella degli intervalli) (R.H. < 90% senza condensa a 40 °C) Temperatura di conservazione: da -30 °C a +70 °C (da -22 °F a 158°F) (R.H. < 90% senza condensa a 40°C) Approvazioni CE. cURus e CSA (da 400 A a 2000 A) Tipo di vite di collegamento Area della sezione trasversale del cavoDa 1,5 a 6 mm2 Coppia di serraggio min/max relativa alle viti a morsettiera: Da 1 a 2 Nm Serraggio massimo delle viti coppia relativa alle viti di fissaggio cavo/barra bus-bar: 0,3 Nm Grado di protezione IP00 (senza coperchi terminali sigillabili) IP20 (con coperchi terminali sigillabili+terminali a filo) Dimensione della barra dell'autobus Max. 35x125 mm Peso Da 450 a 700 g |
