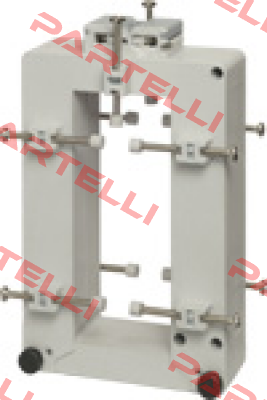

| Marca | Carlo Gavazzi |
| Prodotto | CTD9V8005AXXX |
| Descrizione | Trasformatore di corrente a nucleo solido AC |
| Codice interno | PRT242025 |
| Peso | 1 |
| Specifiche tecniche | Trasformatore di corrente a nucleo solido AC Tipo CTD-9V/CTD-9H (max 35x125 mm) • Trasformatore di corrente solid-core tipo bus-bar • Precisione classe 0,5 • Correnti da 400 A a 3200 A • Fino a 10 viti di fissaggio isolate Bus-bar • Terminali a doppia vite (connessioni fino a 8 fili) • Coperchi dei blocchi terminali sigillabili Descrizione del prodotto Chiave d'ordinazione CTD-9V2000 5AXXX Trasformatore di corrente solid-core con sistema di montaggio a barra bus-bar. Correnti primarie nominali da Da 400 A a 3200 A. Modello Corrente primaria Corrente secondaria Opzione Selezione del tipo Modello CTD-9V: montaggio verticale CTD-9H: montaggio orizzontale Corrente primaria Da 400 A a 3200 A (fare riferimento alla tabella degli intervalli) Corrente secondaria 1A (su richiesta) 5A Opzione XXX: nessuno XTX: tropicalizzazione Specifiche di ingresso Frequenza operativa da 48 a 62 Hz Tensione massima del sistema0,72 kV Livello di isolamento nominale 3 kV/1 min. @ 50 Hz Classe di isolamento E (max 75°C) Valutazione attuale a breve termine Con una frequenza tipica di 100 pollici/1 s Idyn 2.5 Ith La temperatura a breve termine la corrente Ith è comunque limitata dalle dimensioni della barra cavo/bus-bar La corrente nominale estesa si riferisce alla tabella degli intervalli Fattore di sicurezza (FS) ≤ 5 (Classe: 0,5, 1 e 3) Specifiche generali Norme secondo EN60044-1 Custodia in ABS, autoestinguente: UL 94 V-0 Montaggio: montaggio su barra bus Accessori standard: due viti per morsettiera. Dieci viti di fissaggio alla barra dell'autobus. Dieci tappi in plastica per le viti di fissaggio della barra degli autobus. Due coperchi per morsettiere sigillabili. Caratteristiche speciali1 A, corrente secondaria, tropicalizzazione Temperatura di esercizio da -25 °C a: fare riferimento alla tabella degli intervalli (da -13° F a: fare riferimento alla tabella degli intervalli) (R.H. < 90% senza condensa a 40 °C) Temperatura di conservazione: da -30 °C a +70 °C (da -22 °F a 158°F) (R.H. < 90% senza condensa a 40°C) Approvazioni CE. cURus e CSA (da 400 A a 2000 A) Tipo di vite di collegamento Area della sezione trasversale del cavoDa 1,5 a 6 mm2 Coppia di serraggio min/max delle viti relativa alle viti a morsettiera: da 1 a 2 Nm Coppia massima di serraggio delle viti relativa alle viti di fissaggio cavo/barra bus-bar: 0,3 Nm Grado di protezione IP00 (senza coperchi terminali sigillabili) IP20 (con coperchi terminali sigillabili+terminali a filo) Dimensione della barra dell'autobus Max. 35x125 mm Peso Da 450 a 700 g |
