D-116

Marca	Gutekunst
Prodotto	D-116

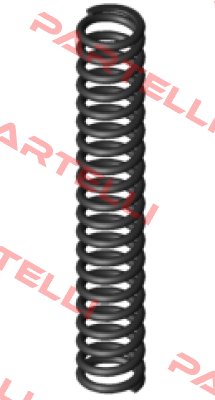

Descrizione	Primavera
Codice interno	PRT244576
Peso	0.001
Specifiche tecniche	Tipo di materiale EN 10270-1 - Tipo di materiale Condizione delle estremità delle molle schiacciate e macinate - Condizione delle estremità della molla F1 N Forza della molla precompressa L1 mm Lunghezza della molla precompressa s1 mm Sezione a molla precompressa Forza elastica compressa F2N Lunghezza della molla compressa L2 mm s2 mm Sezione a molla compressa d 0,7 mm Diametro del filo Di mm Diametro interno della bobina D 6 mm Diametro medio della bobina Di 6,7 mm di diametro esterno della spirale Dd 4,9 mm Diametro massimo dell'albero Dh 7,3 mm Diametro minimo della boccola L0 35 mm Lunghezza della molla non compressa Lk 19,54 mm Lunghezza di deformazione Fn 22.114 N Forza massima con carico statico Ln 11,57 mm Lunghezza ammissibile con carico statico sn 23,43 mm Corsa massima della molla con carico statico Fndyn 21,28 N Forza massima con carico dinamico Lindyn 12,45 mm Lunghezza ammissibile con carico dinamico shdyn 5,79 mm Corsa massima della molla sotto carico S 2,858 mm (distanza dal centro della spirale al centro della spirale) n 12 unità Numero di bobine elastiche nt Unità Numero totale di aspirazioni R 0,944 N/mm Indice di rigidità Peso dell'articolo: 0,8028 g Fntol 1,29 N (+/-) Tolleranza massima alla forza statica Fndtol 1,28 N (+/-) Tolleranza alla forza massima dinamica Tolleranza del diametro di rotazione Detol 0,25 mm (+/-) L0tol 1,01 mm (+/-) Tolleranza di lunghezza della molla non compressa PG B - Fascia di prezzo per questo articolo F1tol N (+/-) Tolleranza alla forza della molla precompressa F2tol N (+/-) Tolleranza alla forza della molla compressa
