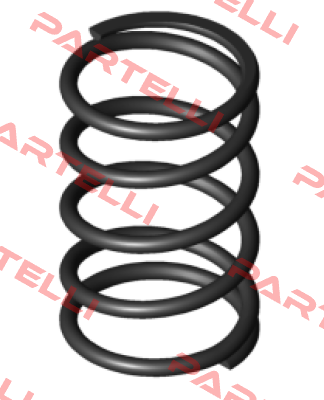

D-151

Marca	Gutekunst
Prodotto	D-151
Descrizione	La primavera finisce
Codice interno	PRT244723
Peso	0.002
Specifiche tecniche	Materiale EN 10270-1 - Tipo di materiale La molla finisce chiusa e messa a terra - La primavera finisce Forza elastica precompressa F1 N Lunghezza della molla precompressa L1 mm s1 mm Flessione a molla precompressa F2 N Forza elastica caricata L2 mm Lunghezza della molla caricata s2 mm Flessione della molla caricata d 1 mm Diametro del filo Diametro interno della bobina in mm D 10 mm Diametro medio della bobina De 11 mm Diametro esterno della bobina Diametro massimo del mandrino Dd 8,5 mm Dh 11,7 mm diametro minimo della boccola Lunghezza della molla non sollecitata L0 17,5 mm Lunghezza di fibbia Lk mm Fn 32.382 N forza massima nell'uso statico Ln 6,38 mm Lunghezza minima in uso statico sn 11,13 mm Flessione massima della molla in uso statico Fndyn 31.086 N forza massima nell'uso dinamico Lindyn 6,82 mm Lunghezza minima nell'uso dinamico shdyn 5,59 mm Corsa massima nell'uso dinamico S passo della molla 4,714 mm n 3,5 pz. numero di bobine attive nt pc. numero totale di bobine R 2,911 N/mm Velocità di molla Peso 1,0727 g peso di una molla Fntol 2,47 N (+/-) tolleranza alla forza massima nell'uso statico Fndtol 2,45 N (+/-) tolleranza alla forza dinamica massima Tolleranze Detol 0,3 mm (+/-) del diametro esterno della bobina Tolleranza da L0 a 0,68 mm (+/-) rispetto alla lunghezza della molla non sottoposta a sollecitazione Gruppo di prezzo C - gruppo di prezzi F1tol N (+/-) tolleranza alla forza della molla precompressa F2tol N (+/-) tolleranza alla forza della molla caricata
