EA-IQ18-F10-A-24RP

Marca	Rotork

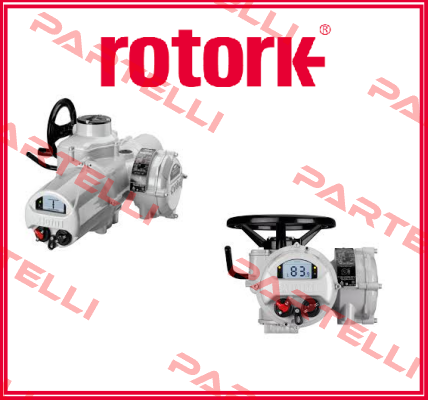

Prodotto	EA-IQ18-F10-A-24RP
Descrizione	attuatore elettrico trifase
Codice interno	PRT315626
Peso	1
Specifiche tecniche	IQ (3a generazione) MULTI-TURN IQ18 F10 A [IP68] 380/3/50 24 GIRI/MIN (-30 +70 °C) 3 x M25/1 M40 101B 0000 . • PROTEZIONE INGRESSO: IP66/IP68 - 20 metri/10 giorni, terminale a doppia tenuta scomparto • TEMPERATURA: da -30° C a 70° C (da -22° F a 158° F) per tenuta stagna, FM o CSA EP custodie, da -20° C a 70° C (da -4° F a 158° F) per Custodie ATEX o IECEx • MOTORE: gabbia di scoiattolo trifase a bassa inerzia motore, isolamento classe F, incorporante protezione termostato. • VALUTAZIONE SERVIZIO/DOVERE: Classe A (On/Off) /Classe B (Inching), nominali 60 avviamenti a tasso ≤ 600 avviamenti/ora. 15 minuti stimati a 33% nominale della coppia nominale • STARTER: Integrale elettricamente e meccanicamente contattori di inversione interbloccati. • DRIVE: incorpora il «colpo di martello» a movimento perso, per il rilascio di valvole adesive • SYNCROPHASE: rotazione automatica della fase correzione e protezione della fase persa • CONTROLLI LOCALI: Selettore di apertura/chiusura e Selettore locale/Stop/Remote lucchettabile (stop rimane disponibile per motivi di sicurezza) • INDICAZIONE LOCALE: Integrale illuminato, digitale indicatore di posizione della valvola che mostra incrementi dello 0,1% in posizione con chiusura e simboli limite di apertura, coppia, allarmi e altro dati di stato. 3 LED; rosso-aperto giallo-intermedio, verde-chiuso (può invertire), lampeggiatore e allarmi configurabili. • SUPPORTO BATTERIA: la batteria non è necessaria per rilevamento della posizione ma, supporta display LCD, funzionamento dei relè di indicazione, messa in servizio e registrazione dei dati in assenza di alimentazione di rete • SENSORE DI POSIZIONE: Encoder assoluto con 8000 giri, risoluzione dello 0,1% con built-in ridondanza, fornisce un livello continuo misurazione della posizione della risoluzione che è completamente mantenuto durante il funzionamento manuale e senza alimentazione di rete o supporto batteria • MONTAGGIO: Può essere in qualsiasi orientamento, locale indicazione e comandi ruotabili di 90° incrementi per adattarsi • COMANDO MANUALE: Leva frizione lucchettabile, Volantino in senso orario per chiudere automaticamente si disinnesta all'avvio del motore e non rotante durante il funzionamento elettrico • LUBRIFICAZIONE: olio della scatola ingranaggi riempito a vita • INTERRUTTORI DI COPPIA: elettronici regolabili interruttori di coppia dal 40% al 100% del valore nominale con avviamento dell'opzione di bypass di viaggio. • MESSA IN SERVIZIO: configurazione non intrusiva di; limiti di corsa (opzione di configurazione automatica), relè, allarmi e altre funzioni tramite Strumento di impostazione a infrarossi/Bluetooth (uno fornito con ogni ordine). Può essere protetto da password • DATA LOGGING/GESTIONE DEGLI ASSET: Registrazione e visualizzazione di data/ora eventi/tendenze operative, avviamenti motori e profili di coppia delle valvole. Valvola/attuatore e cambio i dati possono essere memorizzati e impostare allarmi di servizio. dati scarica tramite Strumento di impostazione a infrarossi/Bluetooth per il caricamento su un PC e analisi tramite il software gratuito InSight2 • INGRESSI CAVI: 4 ingressi filettati metrici, NPT o PG, pressacavi non inclusi • TERMINALI: alimentazione M5 e controllo M4 morsetti, viti e rondelle in dotazione. Per anello conduttori tag, potenza 16.0mm², controlli 4,0 mm² VERNICE: verniciatura a polvere poliestere 100 micron spessore nominale. Colori: Custodia/Coperture - Grigio (00-A-05), volantino/mano Leva automatica/base - nera . Lo schema elettrico 101B0000 è descritto in IQ/IQT Pubblicazione di controllo e monitoraggio (PUB002-041) e include: • ALIMENTAZIONE DI CONTROLLO: 20 — 60VDC/40 — 120VAC o derivato da attuatore 24 V • INGRESSI DI CONTROLLO: 6 ingressi per apertura, chiusura, segnali stop/maintain, ESD e interlock, 20 — 60 VCC/40 — 120 V CA • CONTATTI DI INDICAZIONE: 4 volt-free (SPST) contatti a scatto (S1-S4), classificati a 120 V CA/30 V CC, da 5 mA a 5 A, ciascuno configurabile NO o NC per segnalare una delle seguenti opzioni; aperto/chiuso o posizioni intermedie, in movimento (continuo o pulsante), volantino funzionamento, selezionato in locale, selezionato da remoto, interblocco aperto/chiuso attivo, ESD attivo, motore scattato sulla coppia a metà viaggio/in partenza apertura/chiusura, valvola inceppata, perdita di alimentazione alimentazione/fase o controllo, batteria scarica, guasto interno rilevato, termostato allarmi di servizio attivati e programmabili. • RELÈ MONITOR E DISPONIBILITÀ: Relè indipendente con commutazione senza tensione contatto, valutato a 120 V CA/30 V CC, da 5 mA a 5 A. Diseccita in caso di perdita di potenza/fase o alimentazione di controllo, controllo locale o arresto locale selected (può essere escluso), motore termostato scattato o rilevato un guasto interno • FEEDBACK ANALOGICO: uscita 4-20mA proporzionale alla posizione (CPT), alimentato internamente.
