DIC-4-002-E-0000-03

Marca	Demag

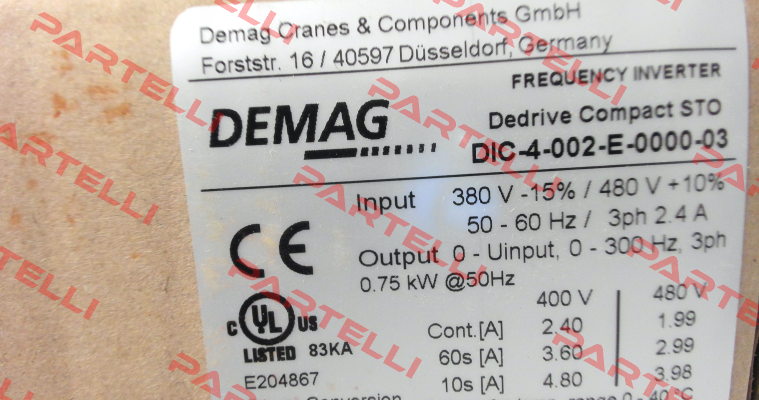

Prodotto	DIC-4-002-E-0000-03
Descrizione	convertitore di frequenza
Codice interno	PRT4871216
Specifiche tecniche	Dedrive Compact STO Inverter digitale a due punti con collegamento in tensione per funzionamento a uno e quattro quadranti con sistema integrato Trituratore per frenata a resistenza. Funzione di sicurezza «Safe Torque Off» (STO) integrata in conformità alla norma EN 61800-5-2. Soddisfatto i requisiti Cat.3, PLd secondo EN ISO 13849-1 e SIL2 secondo IEC 61508. Dati tecnici: Tensione di linea: 3 x 380 - 480 V (+10/ -15%) Frequenza di rete: 50/60 Hz (+10/ -10%) Potenza dell'albero motore: 0,75 kW Tensione di uscita: 3 x 0 - tensione di linea V Frequenza di uscita: 0 - 300 Hz a seconda della frequenza di commutazione Corrente di uscita: 2,4 A da 2 a 8 kHz Fattore di sovraccarico a 2 e 4 kHz: 1,5 per 60 s; 2,0 per 10 s (ciclo 10 min) Frequenze di modulazione: 2, 4, 8, 12, 16 kHz (notare la riduzione della corrente) Classe di protezione: IP 20 Temperatura di esercizio: 0 - 40 °C Altezza di installazione: 0 - 1000 m Dimensioni: 60/190/175 mm di larghezza/altezza/profondità Posizione di installazione: verticale Tensione di linea: 3 x 400 V Corrente di uscita: 2,4 A a una temperatura ambiente di 40 °C e frequenza di modulazione a 4 kHz Fattore di sovraccarico: 1,5 per 60 s (ciclo 10 min.) 2,0 per 10 s (ciclo 10 min.) Temperatura di esercizio: 0 °C/40 °C Altezza di installazione: 0/1000 m specificazione: Tipo: Dedrive Compact STO DIC-4-002-E-0000-03 Nota: Gli inverter di frequenza da DIC-4-002 a DIC-4-017 dispongono già di un filtro di linea integrato. Ciò soddisfa quanto sopra I convertitori di frequenza fino a una lunghezza del cavo motore di 10 m soddisfano i limiti di emissione in conformità alla norma di prodotto EN 61800-3. Filtri esterni aggiuntivi sono disponibili opzionalmente per lunghezze di linea più lunghe. documentazione: È inclusa una stampa delle brevi istruzioni operative Guida alla pianificazione del progetto/Istruzioni operative e ulteriore documentazione sul prodotto, nonché software di parametrizzazione
